Плунжерные насосы дозаторы Spring

Насосы дозаторы PS плунжерного типа предназначены для дозирования агрессивных и нейтральных жидкостей.
Данные насосы надежны, компактны, просты в эксплуатации, имеют сравнительно невысокую стоимость.
Производительность насосов до 1000 л / час при противодавлении до 20 бар
У насосов дозаторов НД существует возможность регулировки производительности от 0-100% с помощью микрометрической ручки расположенной на тыльной стороне насоса дозатора
Материал исполнения проточной части насоса дозатора выполнен из химически стойкого ПВХ, нержавеющей стали AISI316, или РР ( полипропилена )

Насосы дозаторы плунжерного типа серии PS1 / PS2
Головка насоса изготовлена из PP/PVH/ AISI 316L
Насосы изготовлены в соответствии с CE нормами
Пролизводительность насосов до 1000л/час при противодавлении до 20 бар
Класс защиты насоса дозатора: IP55
Производительность регулируется от 0-100% при помощи микрометрической ручки, которая расположена на тыльной стороне коробки передач насоса ( в стандартном исполнении) по дополнительному запросу существует возможность управления насосом с помощью управляющего сигнала 4-20 мА.
Максимальная высота заборареагента в сухом( незалитом ) состоянии : 3 метра.
Насос дозатор управляется вертикально расположенным двигателем 0,18/0,25/0,37/0,55/ или 0,75 kW
Коробка передач работает по принципу холостого хода (возврат пистона осуществляется при помощи пружины возврата)

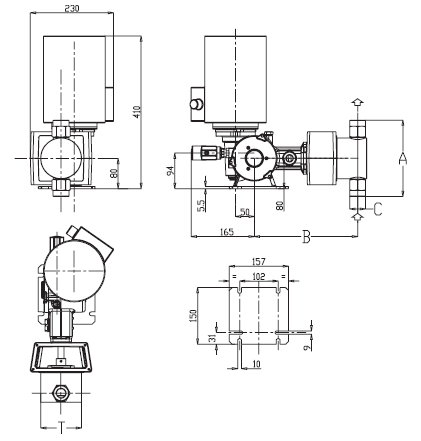

Диаметр поршня	Головка насоса дозатора из нерж. стали AISI316
Диаметр поршня	A(мм)	B(мм)	C (дюйм)	T (мм)
6	120	210	1/4	68
11	120	210	1/4	68
17	120	210	3/8	68
25	120	215	3/8	68
30	120	215	3/8	68
38	160	227	3/8	68
48	173	227	1/2	88
54	173	229	1/2	108
64	202	238	3/4	108
Диаметр поршня	Головка насоса дозатора из PVH / PP
Диаметр поршня	A(мм)	B(мм)	C(дюйм)	T(мм)
6	157	216	1/4	80
11	157	216	1/4	80
17	147	216	3/8	80
25	147	225	3/8	80
30	147	225	3/8	80
38	168	235	3/8	100
48	196	240	1/2	100
54	216	240	1/2	120
64	222	250	3/4	120

Плунжерные насосы дозаторы серии PS1

Тип	Диаметр пистона	Рабочий ход (мм)	Рабочих ходов / мин.	Пр-ть (л/час)	Максимальное противодавление		Трехфазный двигатель кВт	Цена, Евро
					SS316	PVC		SS316	PVC
					bar	bar
PS1D006A	6мм	15.0	8	1,5	20,0	10,0	0,18	825,00	730,00
PS1D006B			78	2,0
PS1D006C			116	3,0
PS1D011A	11мм	15.0	58	5,0	20,0	10,0	0,18	825,00	730,00
PS1D011B			78	6,50
PS1D011C			116	10,0
PS1D017A	17мм	15.0	58	11,0	20,0	10,0	0,18	670,00	643,00
PS1D017B			78	15,0
PS1D017C			116	22,0
PS1D025A	25мм	15.0	58	25,0	20,0	10,0	0,18	678,00	668,00
PS1D025B			78	32,0
PS1D025C			116	50,0
PS1D030A	30мм	15.0	58	35,0	20,0	10,0	0,25	684,00	697,00
PS1D030B			78	45,0
PS1D030C			116	70,0
PS1D038A	38мм	15,0	58	55,0	17,0	10,0	0,25	690,00	704,00
PS1D038B			78	73,0
PS1D038C			116	110,0
PS1D048A	48мм	15,0	58	85,0	10,0	10,0	0,25	702,00	740,00
PS1D048B			78	114,0
PS1D048C			116	170,0
PS1D054A	54мм	15,0	58	110,0	8,0	8,0	0,25	920,00	885,00
PS1D054B			78	145,0
PS1D054C			116	220,0
PS1D064A	64мм	15,0	58	152,0	6,0	4,0	0,25	943,00	919,00
PS1D064B			78	204,0
PS1D064C			116	304,0

Плунжерные насосы дозаторы серии PS2

Модель	? поршня	Имп\мин	Пр-ть	Давление		Мощность	Цена
							EURO
			l/h	AISI316	PVH	kW	AISI	PVH
PS2E025A	25мм	58	40,0	20	10	0,25 (T4)	1 207,50	1 133,90
PS2E025B		78	53,0
PS2E025C		116	80,0
PS2E030A	30мм	58	55,0	20	10	0,25 (T4)	1 217,85	1 143,10
PS2E030B		78	75,0
PS2E030C		116	112,0
PS2E038A	38мм	58	90,0	20	10	0,37 (U4)	1 228,20	1 156,90
PS2E038B		78	120,0
PS2E038C		116	180,0
PS2E048A	48мм	58	140,0	20	10	0,55 (D4)	1 286,85	1 191,40
PS2E048B		78	190,0
PS2E048C		116	284,0
PS2E054A	54мм	58	180,0	15	10	0,55 (D4)	1 313,30	1 281,10
PS2E054B		78	242,0
PS2E054C		116	365,0
PS2E064A	64мм	58	250,0	10	10	0,75 (E4)	1 454,75	1 361,60
PS2E064B		78	335,0
PS2E064C		116	505,0
PS2E076A	76мм	58	365,0	7	7	0,75 (E4)	1 561,70	1 396,10
PS2E076B		78	485,0
PS2E076C		116	730,0
PS2E089A	89мм	58	495,0	5	5	0,75(E4)	1 643,35	1 445,55
PS2E089B		78	660,0
PS2E089C		116	1000,0

Максимальная рабочая температура насоса дозатора плунжерного типа различна и обуславливается материалом исполнения проточной части насоса
Для насосов дозаторов НД с материалом проточной части из РР/PVH мах рабочая температура жидкости – 40° C
Для насосов дозаторов НД с материалом проточной части из нержавеющей стали AISI 316 мах рабочая температура жидкости – 90° C Плунжерные насосы Sprinp PS при необходимости могут комплектоваться дополнительными аксессуарами:
1. Регулируемые предохранительные клапаны материал изготовления PVDF/ AISI316
2. Регулируемые предохранительные клапана мембранного типа
3. Клапанами противодавления
4. Регулируемыми клапанами противодавления
5. Демпфер пульсаций для плунжерного насоса ( служит для выравнивания пульсирующего потока жидкости создаваемого плунжерным насосом дозатором НД.после применения гасителя пульсаций совместно с насосом поток становится ламинарным )
6. Тест модулями
Электрический исполнительный механизм для плунжерного насоса дозатора автоматической регулировки длины хода (4-20 мA)

Комплект электрического исполнительного механизма автоматической регулировки длины хода (4-20 мA) В ответ на электрические сигналы, исполнительный механизм регулирует объем жидкости, подаваемой в результате каждого хода плунжера насоса, изменяя положение регулировки хода. Исполнительный механизм поставляется уже смонтированным на насосе или с комплектом устройств для установки.

Техническая спецификация насосов:

Источник питания 230 В перем. тока, 1 фаза, 50/60 Гц
Расход энергии 18 ВА
Степень защиты IP65
Входной сигнал 4-10 мА, сопротивление нагрузки 120 Ом
Выходной сигнал 4-20 мА
защита IP65
Индикатор положения 0-100%
Ручная регулировка
Входной и выходной сигнал 4-20 мА
Материал корпуса: алюминий и ПВХ
Внутренний двухпозиционный переключатель входного сигнала 4-20 мА
Непосредственная установка на месте эксплуатации
